Maschinenschraubstock HILMA.NC 160.550

930740214

Produktbeschreibung

Maschinenschraubstock HILMA.NC 160.550

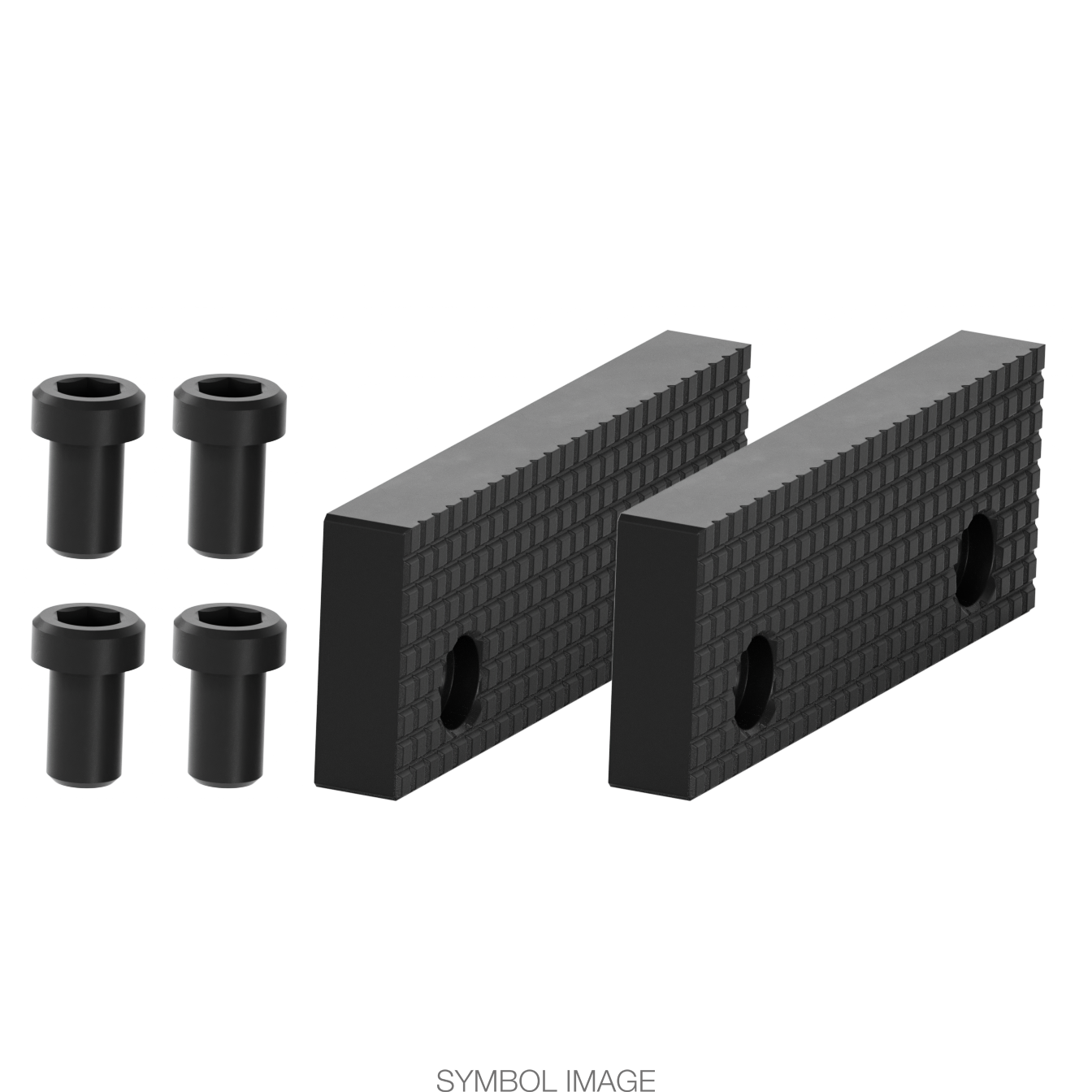

Der HILMA.NC 160 ist ein mechanisch-hydraulischer Maschinen-Schraubstock mit einer Backenbreite von 160 mm, Spannbacken glatt/geriffelt vormontiert
Modularer Maschinen-Schraubstock für die flexible Fertigung - wird bevorzugt auf vertikalen Bearbeitungszentren eingesetzt

Eigenschaften:
- Spannprinzip: gegen Festbacke spannend
- Betätigung: mechanisch
- Backenbreite: 160 mm
- Unterteillänge: 550 mm
- Gesamtlänge: 684 mm
- Bauhöhe: 95 mm
- max. Spannkraft: 50 kN
- Spannhub: 0 mm
- Spannbereich: 0 - 572 mm
- Einzugsnippelbohrung Ø: 25 mm
- Einzugsnippelbohrungen: 3 Stk.
- Einzugsnippelbohrung Stichmaß: 200 mm
- Spannkraftanzeige: rechts
- Gewicht ca.: 59,0 kg

Lieferumfang:
- 1× Schraubstock
- 1× Handkurbel
- 1× Schlüssel

Dokumente:
- Katalog: WM-021-002
- Betriebsanleitung: WM-021-502

Downloads

Produktkatalog

WM-021-002

HILMA-NC_03-04_01_web

pdf / 5.4 MB
- DE
- EN
- ES
- FR

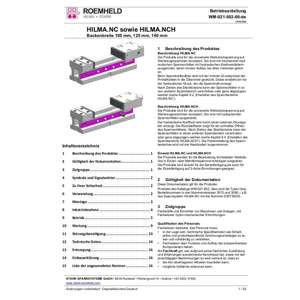

Betriebsanleitung

WM-021-502

BA HILMA.NC

pdf / 1.97 MB
- DE
Massblatt

E_930740214_HILMA-NC_MT_B

pdf / 0.13 MB
- PDF
