Maschinenschraubstock HILMA.NCH 125.1000

930830803

Produktbeschreibung

Maschinenschraubstock HILMA.NCH 125.1000

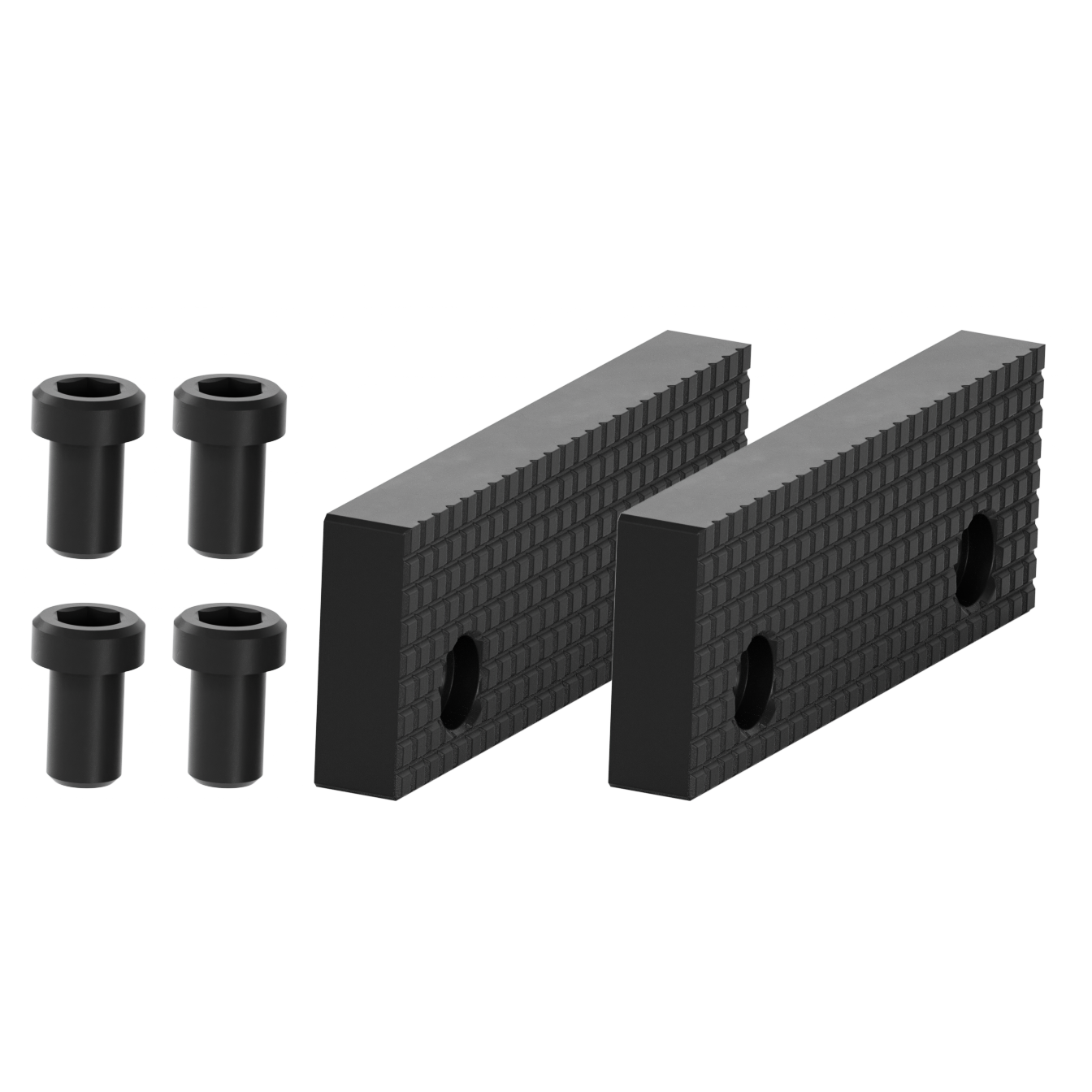

Der HILMA.NCH 125 ist ein hydraulisch einfachwirkender Maschinen-Schraubstock mit einer Backenbreite von 125 mm, Spannbacken glatt/geriffelt vormontiert
Modularer Maschinen-Schraubstock für die flexible Fertigung - wird bevorzugt auf vertikalen Bearbeitungszentren eingesetzt

Eigenschaften:
- Spannprinzip: gegen Festbacke spannend
- Betätigung: hydraulisch
- Backenbreite: 125 mm
- Unterteillänge: 1000 mm
- Gesamtlänge: 1104 mm
- Bauhöhe: 82 mm
- max. Spannkraft: 40 kN
- Spannhub: 5 mm
- Spannbereich: 0 - 1004 mm
- Einzugsnippelbohrung Ø: 25 mm
- Einzugsnippelbohrung Stichmaß: 200 mm
- Gewicht ca.: 58,5 kg

Lieferumfang:
- 1× Schraubstock
- 1× Handkurbel
- 1× Schlüssel

Dokumente:
- Katalog: WM-021-002
- Betriebsanleitung: WM-021-502
