Maschinenschraubstock HILMA.UC 125
Produktbeschreibung
Maschinenschraubstock HILMA.UC 125

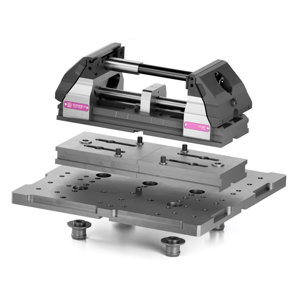

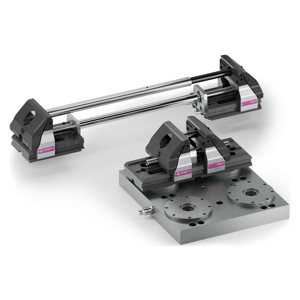

Der HILMA.UC 125 ist ein universeller 5-Achs-Zentrischspanner mit mechanischer Betätigung und einer Backenbreite von 125 mm.

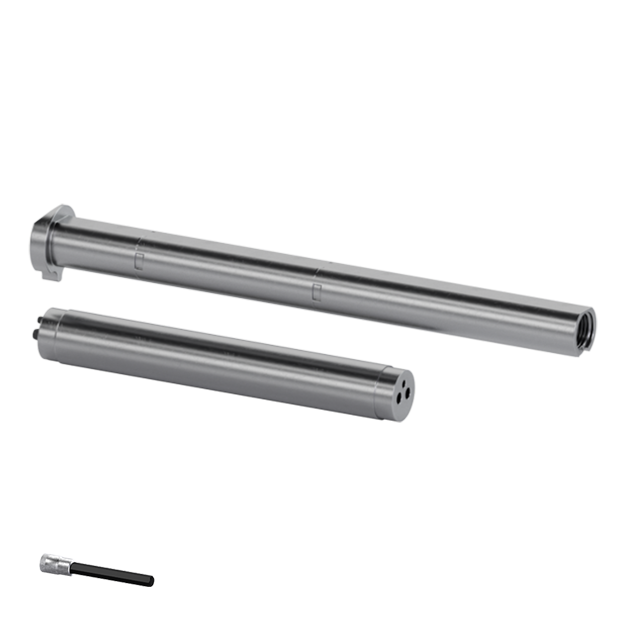

Die im Standard Lieferumfang enthaltenen Spannmuttern und Zugspindeln ermöglichen einen maximalen Spannbereich von 200 mm, welcher sich durch Verlängerungssets auf 1000 mm erweitern lässt. Geliefert wird der Zentrischspanner mit Niederzug-Spannbacken für das Spannen von vorbearbeiteten und glatten Flächen. Zur Befestigung sind Einzugsnippelbohrungen für Nullpunkt-Spannsysteme im Unterteil vorbereitet
Eigenschaften:
- Spannprinzip: zentrisch spannend
- Betätigung: mechanisch
- Backenbreite: 125 mm
- Unterteillänge: 350 mm
- Gesamtlänge: 350 mm
- Bauhöhe: 135 mm
- Zugkraft: 52 kN
- Spannbereich: 0 - 200 mm
- Einzugsnippelbohrung Ø: 25/16 mm
- Einzugsnippelbohrungen: 6 Stk.
- Einzugsnippelbohrung Stichmaß: 282/842; 200; 150; 96 mm
- Gewicht ca.: 20,0 kg
Lieferumfang:
- 1× HILMA.UC Maschinenschraubstock
- 1× Niederzug-Spannbacke
- 2× Spannmutter (kurz, lang)
- 2× Zugspindel (kurz, lang)
Dokumente:
- Katalog: WM-021-008
- Betriebsanleitung: WM-021-500
