Spannelement STARK.airtec D155, Modul, Sonder

S5000-002 Indexierung


Produktbeschreibung

Spannelement STARK.airtec D155, Modul, Sonder
Schnellspannverschluss aus hochwertigem Werkzeugstahl. System ist pneumatisch einfachwirkend (spannen über Federkraft). Ausführung in Modulbauform Ø155 mm mit Auflagering und 4 Indexiernuten.

Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Durchmesser: 155 mm
- Wartungszyklus: 700.000 Zyklen
- Haltekraft: 55.000 N
- Betriebsdruck: 10 bar
- Seitenkräfte: 7000 N
- Luftvolumen: 46,0 cm³
- min. zulässige Spannzeit: 0,2 sek
- min. zulässige Lösezeit: 0,2 sek
- radiale Vorpositionierung: ± 2 mm
- max. axiale Vorpositionierung: auf Anschlag
- Wiederholgenauigkeit: < 0,005 mm
- Systemgenauigkeit: < 0,01 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 4,8 kg

Zusatzfunktionen:
- Indexierung

Lieferumfang:
- Schnellspannverschluss
- Zylinderschraube mit ISK M5 x 16 mm S931-000 lose beigelegt
- O-Ring Ø 3,0 x 1,5 mm S933-040 lose beigelegt

Dokumente:
- Katalog: WM-020-288
- Einbau nach Datenblatt: D062
- Betriebsanleitung: WM-020-168

Downloads

Produktkatalog

WM-020-288

STARK-airtec_15-03_web

pdf / 3.83 MB
- DE
- EN
- FR
Betriebsanleitung

WM-020-168

BA STARK.airtec

pdf / 1.71 MB
- DE
- EN
CAD Modell

STARK_S5000-002_B
- Step
- Parasolid

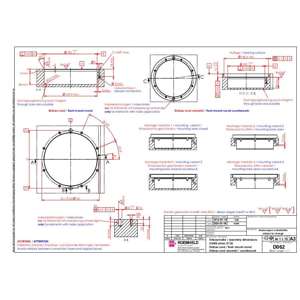

Einbaublatt
