Spannelement STARK.airtec D100, Einbau

S5000-104-5 NIRO Ausführung


Produktbeschreibung

Spannelement STARK.airtec D100, Einbau
Schnellspannverschluss aus hochwertigem Werkzeugstahl. System ist pneumatisch einfachwirkend (spannen über Federkraft). Ausführung als Einbaumodul Ø 100 mm mit Auflagering.

Eigenschaften:
- Ausführung: Einbau
- Ausprägung: Standard
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Durchmesser: 100 mm
- Wartungszyklus: 2.000.000 Zyklen
- Haltekraft: 55.000 N
- max. Betriebsdruck: 10 bar
- min. Lösedruck: 5 bar
- Seitenkräfte: 7000 N
- Luftvolumen: 19,0 cm³
- min. zulässige Spannzeit: 0,2 sek
- min. zulässige Lösezeit: 0,2 sek
- radiale Vorpositionierung: ± 2 mm
- max. axiale Vorpositionierung: auf Anschlag
- Wiederholgenauigkeit: < 0,005 mm
- Systemgenauigkeit: < 0,01 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 1,15 kg

Zusatzfunktionen:
- NIRO Ausführung

Lieferumfang:
- 1× Schnellspannverschluss
- 8× Befestigungsschraube M5 × 14 mm (S931-003)

Dokumente:
- Katalog: WM-020-288
- Einbau nach Datenblatt: D074
- Betriebsanleitung: WM-020-168

Downloads

Produktkatalog

WM-020-288

STARK-airtec_15-03_web

pdf / 3.83 MB
- DE
- EN
- FR
Betriebsanleitung

WM-020-168

BA STARK.airtec

pdf / 1.71 MB
- DE
- EN
CAD Modell

STARK_S5000-104-5_A
- Step
- Parasolid

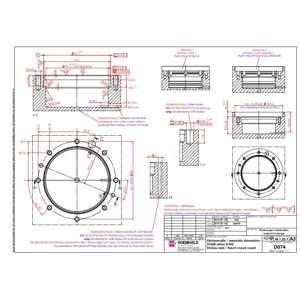

Einbaublatt

STARK_D074_C

pdf / 0.11 MB
- PDF
