Set STARK.airtec GX080 inkl. Y-Kabel

S5000-232 elektrische Abfrage integriert


Produktbeschreibung

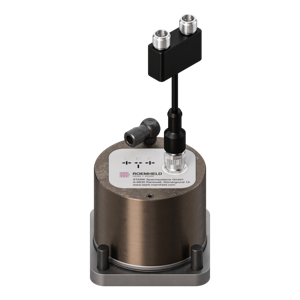

Set STARK.airtec GX080 inkl. Y-Kabel
Auslieferungsset bestehend aus Schnellspannverschluss STARK.airtec GX080 (S5000-230), vormontiertem Winkelanschluss (S953-419) sowie einem Y-Kabel zum Anschluss zweier M12 Sensorkabel (S958-153)

Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: eckig
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Kantenlänge: 80 mm
- Wartungszyklus: 2.000.000 Zyklen
- Haltekraft: 55.000 N
- max. Betriebsdruck: 10 bar
- min. Lösedruck: 5 bar
- Seitenkräfte: 7000 N
- Luftvolumen: 19,0 cm³
- min. zulässige Spannzeit: 0,2 sek
- min. zulässige Lösezeit: 0,2 sek
- radiale Vorpositionierung: ± 2 mm
- max. axiale Vorpositionierung: auf Anschlag
- Wiederholgenauigkeit: < 0,05 mm
- Systemgenauigkeit: < 0,1 mm
- Gewicht: ca. 1,4 kg

Zusatzfunktionen:
- elektrische Abfrage integriert

Lieferumfang:
- 1× Schnellspannverschluss
- 4× Befestigungsschraube M8 × 20 mm (S931-172-01)
- 1× Y-Kabel zum Anschluss zweier M12 Sensorkabel (S958-153)

Dokumente:
- Katalog: WM-020-288
- Einbau nach Datenblatt: D171
- Betriebsanleitung: WM-020-168
