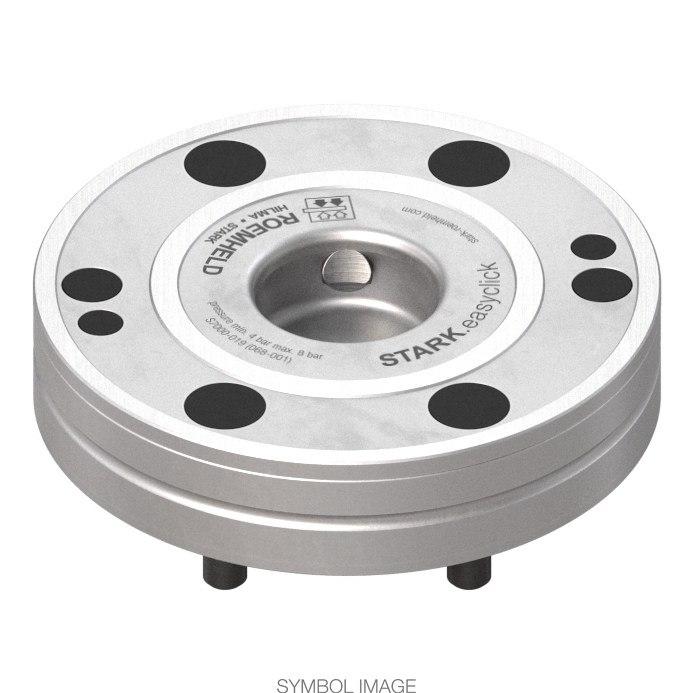

Spannelement STARK.easyclick D085, Modul
Produktbeschreibung
Spannelement STARK.easyclick D085, Modul
Schnellspannverschluss aus hochwertigem Werkzeugstahl. System ist pneumatisch einfachwirkend (spannen über Federkraft) - Ausführung als Modul Ø85 mm mit Auflagering
Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Durchmesser: 85 mm
- Wartungszyklus: 250.000 Zyklen
- Haltekraft: 10.000 N
- Betriebsdruck: 8 bar
- Seitenkräfte: 2500 N
- Luftvolumen: 8,0 cm³
- min. zulässige Spannzeit: 0,1 sek
- min. zulässige Lösezeit: 0,1 sek
- radiale Vorpositionierung: ± 0,4 mm
- max. axiale Vorpositionierung: auf Anschlag
- Wiederholgenauigkeit: < 0,01 mm
- Betriebstemperatur: +10°C bis + 150°C
- Gewicht: ca. 0,62 kg
Zusatzfunktionen:
- erweiterter Temp.-Bereich
Lieferumfang:
- Schnellspannverschluss
- O-Ring ø12,0 x 1,5 mm S933-054 lose beigelegt
Dokumente:
- Katalog: WM-020-338

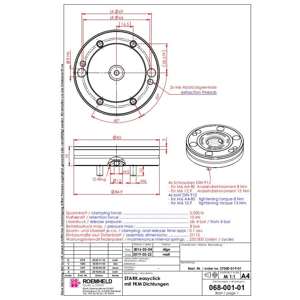

- Einbau nach Datenblatt: D113

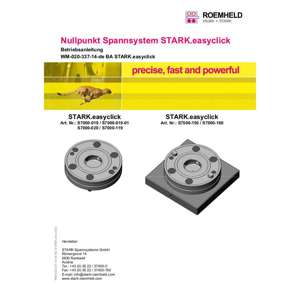

- Betriebsanleitung: WM-020-337
