Spannelement STARK.easyclick D085, Modul, Tornado

S7000-119-01 erweiterter Temp.-Bereich

Produktbeschreibung

Spannelement STARK.easyclick D085, Modul, Tornado
Schnellspannverschluss aus hochwertigem Werkzeugstahl. System ist pneumatisch einfachwirkend (spannen über Federkraft) - Ausführung als Modul Ø85 mm mit Auflagering und Mittenausblasung

Eigenschaften:
- Ausführung: Modul
- Ausprägung: Tornado
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Durchmesser: 85 mm
- Wartungszyklus: 250.000 Zyklen
- Haltekraft: 10.000 N
- Betriebsdruck: 8 bar
- Seitenkräfte: 2500 N
- Luftvolumen: 8,0 cm³
- min. zulässige Spannzeit: 0,1 sek
- min. zulässige Lösezeit: 0,1 sek
- radiale Vorpositionierung: ± 0,4 mm
- max. axiale Vorpositionierung: auf Anschlag
- Wiederholgenauigkeit: < 0,01 mm
- Betriebstemperatur: +10°C bis + 150°C
- Gewicht: ca. 0,62 kg

Zusatzfunktionen:
- erweiterter Temp.-Bereich

Lieferumfang:
- Schnellspannverschluss
- O-Ring ø12,0 x 1,5 mm S933-054 lose beigelegt

Dokumente:
- Katalog: WM-020-338
- Einbau nach Datenblatt: D113
- Betriebsanleitung: WM-020-337

Downloads

Produktkatalog

WM-020-338

STARK-easyclick_v02-01_web

pdf / 4.85 MB
- DE
- EN
- FR
Betriebsanleitung

WM-020-337

BA STARK.easyclick

pdf / 1.99 MB
- DE
- EN
CAD Modell

STARK_S7000-119-01_A
- Step
- Parasolid
Einbaublatt

STARK_D113_A

pdf / 0.37 MB
- PDF

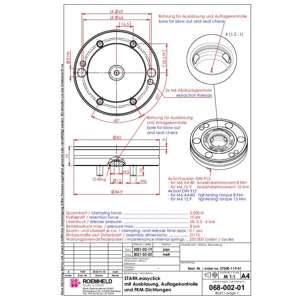

Massblatt

068-002-01_S7000-119-01_STARK-easyclick_MT_A

pdf / 0.14 MB
- PDF
