Spannelement STARK.basic.Y D026, Einbaumodul
Produktbeschreibung
Spannelement STARK.basic.Y D026, Einbaumodul
Schnellspannverschluss aus hochwertigem Werkzeugstahl - Durch die niedrige Bauhöhe ergibt sich ein geringer Platzbedarf - Spannelemente werden mit Federkraft gespannt und pneumatisch gelöst
Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Durchmesser: 26 mm
- Wartungszyklus: 80.000 Zyklen
- Haltekraft: 1500 N
- Betriebsdruck: 10 bar
- Luftvolumen: 1,6 cm³
- min. zulässige Spannzeit: 1 sek
- min. zulässige Lösezeit: 1 sek
- radiale Vorpositionierung: ± 1 mm
- max. axiale Vorpositionierung: - 0,3 mm
- Wiederholgenauigkeit: < 0,01 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 0,06 kg
Zusatzfunktionen:
- NIRO Ausführung
Lieferumfang:
- Schnellspannverschluss
- Befestigungsschrauben lose beigelegt
Dokumente:
- Katalog: WM-020-388

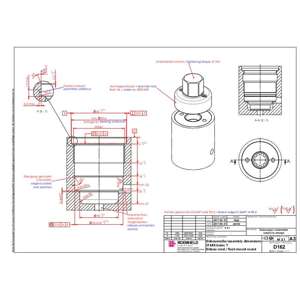

- Einbau nach Datenblatt: D162
- Betriebsanleitung: WM-020-379
