Spannelement STARK.compact.1 Standard D070

S801-030

Produktbeschreibung

Spannelement STARK.compact.1 Standard D070
Schnellspannverschluss aus hochwertigem Werkzeugstahl - Spannelemente werden mit Federkraft gespannt und hydraulisch gelöst

Eigenschaften:
- Ausführung: Einbau
- Ausprägung: Standard
- Scheibenform: rund
- Funktion: mit Nullpunkt
- Funktionsweise: einfach-wirkend
- Betätigung: hydraulisch
- Durchmesser: 70 mm
- Wartungszyklus: 15.000 Zyklen
- Einzugskraft: 6500 N
- Haltekraft: 25.000 N
- Aushub: 1,2 mm
- Einzug: 1,2 mm
- max. Betriebsdruck: 180 bar
- min. Lösedruck: 175 bar
- Seitenkräfte: 7000 N
- Ölvolumen: 7,0 cm³
- min. zulässige Spannzeit: 2 sek
- min. zulässige Lösezeit: 2 sek
- radiale Vorpositionierung: ± 3 mm
- max. axiale Vorpositionierung: - 0,3 mm
- Wiederholgenauigkeit: < 0,005 mm
- Systemgenauigkeit: < 0,01 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 1,1 kg

Lieferumfang:
- 1× Schnellspannverschluss
- 4× Befestigungsschraube M6 × 14 mm (S931-137)

Dokumente:
- Katalog: WM-020-450
- Einbau nach Datenblatt: D038
- Betriebsanleitung: WM-020-082

Downloads

Produktkatalog

WM-020-450

STARK-classic_01-02_web

pdf / 6.59 MB
- DE
- EN
- ES
- FR
Betriebsanleitung

WM-020-082

BA STARK.classic

pdf / 2.69 MB
- DE
- EN
CAD Modell

STARK_S801-030_

A
- Step
- Parasolid

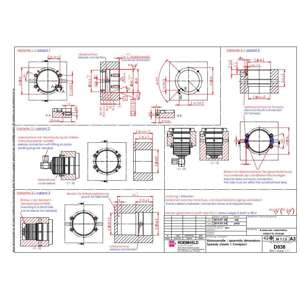

Einbaublatt
