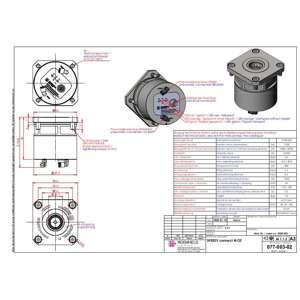

Spannelement STARK.connect.M ohne Zentrierung
Produktbeschreibung
Spannelement STARK.connect.M ohne Zentrierung
Schnellspannverschluss aus hochwertigem Werkzeugstahl bzw. hartanodisiertem Aluminium. System ist pneumatisch einfachwirkend (spannen über Federkraft) sowie optionaler pneumatischer Spannkraftverstärkung. Ausführung in Modulbauform 95 x 95 mm mit Auflagering. Integrierte elektrische Abfrage des Spannzustands M12 Stecker, 5-polig, 24 V DC.
Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: eckig
- Funktion: ohne Zentrierung
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Kantenlänge: 95 mm
- Wartungszyklus: 2000.000 Zyklen
- Einzugskraft: 1200 N
- Einzugskraft bei 5 bar (20 bar) Spanndruck / entriegelt: 3.000 (8.500) N
- Haltekraft: 10.000 N
- Aushubkraft bei 5 bar: 500 N
- Aushub: 1,5 mm
- Einzug: 4,5 mm
- Betriebsdruck: bar
- Luftvolumen: 64,0 cm³
- min. zulässige Spannzeit: 0,5 sek
- min. zulässige Lösezeit: 0,5 sek
- radiale Vorpositionierung: ± 1 mm
- max. axiale Vorpositionierung: - 3 mm
- MAX. Beladewinkel: 1,5°
- Wiederholgenauigkeit: < 0,05 mm
- Systemgenauigkeit: < 0,1 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 1,8 kg
- Anschluss Luft: M5
- Anschluss Elektrisch: M12 5-polig
- Spannungsbereich: 24 (18 bis 34) V DC
- Typ. Stromaufnahme: 25 mA
- MAX. Dauerstrom je Ausgang: 200 mA
- Verpolungsschutz
Zusatzfunktionen:
- optionale pneumatische Spannkraftverstärkung
Lieferumfang:
- Schnellspannverschluss
- Zylinderschrauben DIN 6912 mit ISK M8 x 20 mm S931-978-02 lose beigelegt
- L-Steckverschraubungen S953-171 lose beigelegt
Dokumente:
- Katalog: WM-020-418
- Einbau nach Datenblatt: D169
- Betriebsanleitung: WM-020-417
