Set STARK.connect.M mit Ausgleich inkl. Y-Kabel
Produktbeschreibung
Set STARK.connect.M mit Ausgleich inkl. Y-Kabel

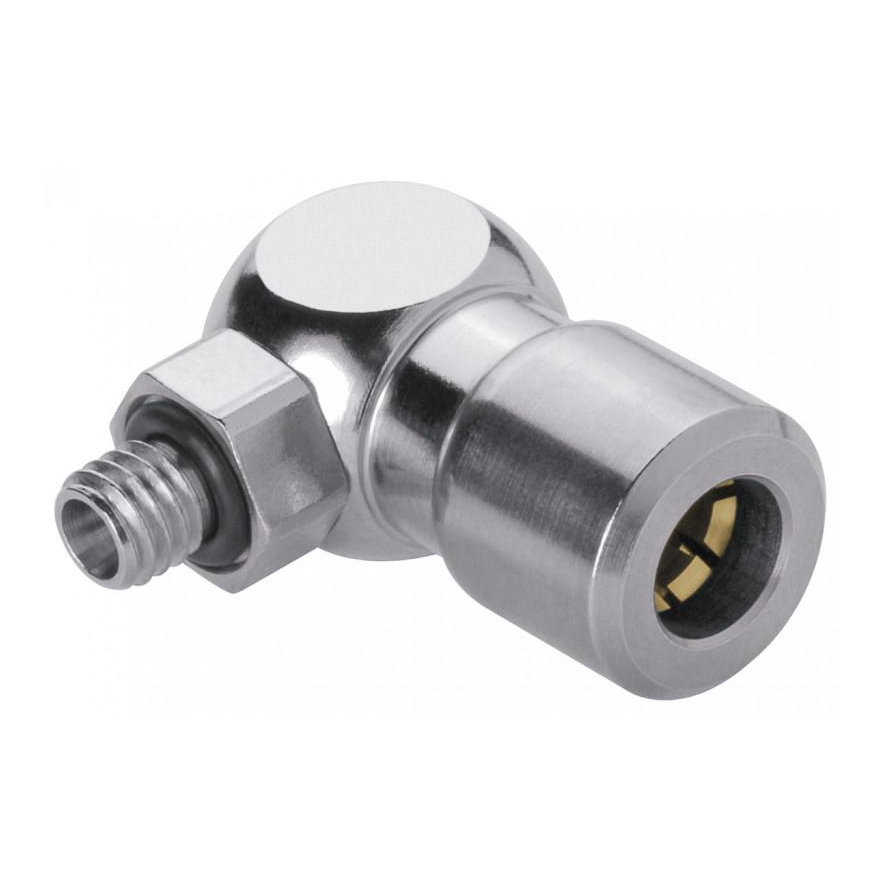

Auslieferungsset bestehend aus Schnellspannverschluss STARK.connect.M mit Ausgleich (S9000-002), vormontierten Winkelanschlüssen (S953-419) sowie einem Y-Kabel zum Anschluss zweier M12 Sensorkabel (S958-153)
Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: eckig
- Funktion: mit Ausgleich
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Kantenlänge: 95 mm
- Wartungszyklus: 2.000.000 Zyklen
- Einzugskraft: 1.200 N
- Einzugskraft bei 5 bar (20 bar) Spanndruck / entriegelt: N
- Haltekraft: 10.000 N
- Aushubkraft bei 5 bar: 500 N
- Aushub: 1,5 mm
- Einzug: 4,5 mm
- max. Betriebsdruck: bar
- min. Lösedruck: 5 bar
- Seitenkräfte: 7.000 N
- Luftvolumen: 64 cm³
- min. zulässige Spannzeit: sek
- min. zulässige Lösezeit: sek
- radiale Vorpositionierung: mm
- max. axiale Vorpositionierung: - 3 mm
- MAX. Beladewinkel: 1,5°
- Wiederholgenauigkeit: < 0,05 mm
- Systemgenauigkeit: < 0,1 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 1,9 kg
- Anschluss Luft: M5
- Anschluss Elektrisch: M12 4-polig
- Spannungsbereich: 24 (18 bis 34) V DC
- Typ. Stromaufnahme: 25 mA
- MAX. Dauerstrom je Ausgang: 200 mA
- Verpolungsschutz
Zusatzfunktionen:
- optionale pneumatische Spannkraftverstärkung
Lieferumfang:
- 1× Schnellspannverschluss STARK.connect.M AG

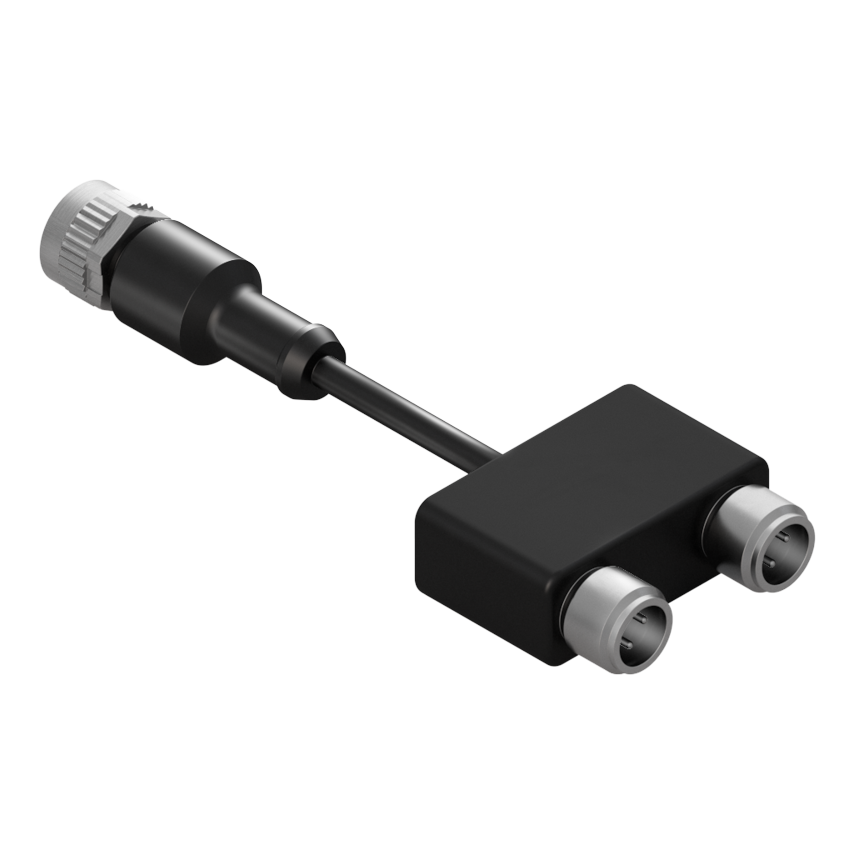

- 1× Y-Kabel zum Anschluss zweier M12 Sensorkabel (S958-153)
- 4× Befestigungsschraube M8 × 20 mm (S931-978-02)
Dokumente:
- Katalog: WM-020-418

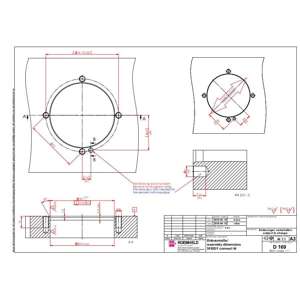

- Einbau nach Datenblatt: D169
- Betriebsanleitung: WM-020-417
