Spannelement STARK.connect.M ohne Zentrierung – Set
Produktbeschreibung

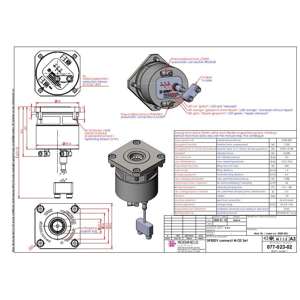

Spannelement STARK.connect.M ohne Zentrierung – Set
Schnellspannverschluss aus hochwertigem Werkzeugstahl bzw. hartanodisiertem Aluminium. System ist pneumatisch einfachwirkend (spannen über Federkraft) sowie optionaler pneumatischer Spannkraftverstärkung. Ausführung in Modulbauform 95 x 95 mm mit Auflagering. Integrierte elektrische Abfrage des Spannzustands M12 Stecker, 5-polig, 24 V DC.
Eigenschaften:
- Ausführung: Modul
- Ausprägung: Standard
- Scheibenform: eckig
- Funktion: ohne Zentrierung
- Funktionsweise: einfach-wirkend
- Betätigung: pneumatisch
- Kantenlänge: 95 mm
- Wartungszyklus: 2000.000 Zyklen
- Einzugskraft: 1200 N
- Einzugskraft bei 5 bar (20 bar) Spanndruck / entriegelt: 3.000 (8.500) N
- Haltekraft: 10.000 N
- Aushubkraft bei 5 bar: 500 N
- Aushub: 1,5 mm
- Einzug: 4,5 mm
- Betriebsdruck: bar
- Luftvolumen: 64,0 cm³
- min. zulässige Spannzeit: 0,5 sek
- min. zulässige Lösezeit: 0,5 sek
- radiale Vorpositionierung: ± 1 mm
- max. axiale Vorpositionierung: - 3 mm
- MAX. Beladewinkel: 1,5°
- Wiederholgenauigkeit: < 0,05 mm
- Systemgenauigkeit: < 0,1 mm
- Betriebstemperatur: + 10°C bis + 80°C
- Gewicht: ca. 1,9 kg
- Anschluss Luft: M5
- Anschluss Elektrisch: M12 4-polig
- Spannungsbereich: 24 (18 bis 34) V DC
- Typ. Stromaufnahme: 25 mA
- MAX. Dauerstrom je Ausgang: 200 mA
- Verpolungsschutz
Zusatzfunktionen:
- optionale pneumatische Spannkraftverstärkung
Lieferumfang:
- Auslieferset mit vormontierten Winkelanschlüssen
- Y-Kabel zum Anschluss von zwei M12 4-poligen Sensorkabeln
- 1x STARK.connect.M AG (Art.Nr. S9000-003)
- 2x Winkel-Anschluss, schwenkbar M5/AD6 (Art. Nr. S953-419)
- 1x Y-Kabel 113 mm, M12-Buchse 5-pol. auf 2x M12 Stecker 4-pol. (Art. Nr. S958-153)
Dokumente:
- Katalog: WM-020-418
- Einbau nach Datenblatt: D169
- Betriebsanleitung: WM-020-417
