HILMA.ASH Automations-Spannsystem
Hydraulisch doppeltwirkend, Backenbreiten 100 & 125 mm
Der hydraulisch doppeltwirkende Langhubspanner HILMA.ASH bietet ausreichend Flexibilität für die vollautomatisierte Produktion von Werkstücken.
Besondere Merkmale des HILMA.ASH Maschinenschraubstocks:
- flexibel: großer Spannhub für unterschiedlichste Werkstücke
- kommunikativ: moderne IO-Link Schnittstelle für Prozess- und Zustandsdaten
- intelligent: vollständig integrierte Sensorik und Datenverarbeitung
- effizient: reduziert Rüstzeiten, Personalaufwand und Anlagenkosten
- systemstark: perfekte Integration in den STARK und HILMA Lösungsraum
Detaillierte Informationen zum HILMA.ASH finden Sie im Katalogdownload:
- Maximale Flexibilität
Der hydraulisch doppeltwirkende Langhubspanner HILMA.ASH bietet mit 70 bzw. 110 mm Hub ideale Voraussetzungen für automatisierte Fertigung unterschiedlichster Werkstückgrößen – mit minimalem Rüstaufwand.
- Automatisierte Prozesse
Ein optionales Wegmesssystem ermöglicht vollautomatische Rüstvorgänge und schließt Bedienfehler aus; auch der automatische Backenwechsel erlaubt den Wechsel der Werkstück-Typen ohne manuelle Eingriffe.
- Wirtschaftliche Fertigung
In Kombination mit Handlings-Systemen ersetzt der HILMA.ASH zahlreiche herkömmliche Spannsysteme, die oft nur einen Hub von wenigen Millimetern verfügen und senkt durch kürzere Rüstzeiten sowie niedrigere Personal- und Anlagenkosten die Stückkosten deutlich.
Vorteile
Hohe Stabilität bei variabler Spannkraft
- Optimierte Bauform und Baugröße mit hoher Spannkraft
- Spezielle Abstreifer- und Dichtungskonzepte
- Reinigungsfunktion der Führungsbahn über optionale Sperrluft möglich
- Wahlweise Zentralschmierung oder seitliche manuelle Schmierung
- Maximale Spannkraft bei minimalem Bauraum für flexible Werkstückgrößen
- Kleine Störkontur für optionale Zugänglichkeit
- Maximalen Sicherheit gegenüber Verschmutzungen und
- reduziert wartungsbedingte Ausfälle
Integrierte Sensorik
- Absolute Erfassung der Öffnungsposition
- Integrierte Spanndruck/Spannkraftmessung
- Erfassung der Anlagekontrolle
- Kontinuierliche Zustandsüberwachung (Condition Monitoring)
- Standardisierte IO-Link-Schnittstelle
- einfache Integration in bestehende Steuerungs- und Monitoring-Systeme
- volle Kontrolle über Spannzustände während des Prozesses
- sofortige Erkennung von Abweichungen im Spannprozess
- vorausschauende Wartung reduziert ungeplante Stillstände
Medienübergabe Schlitten / Backe
- Medienübergabe in Schlitten und Backe integriert
- Reinigung der Werkstück-Kontaktfläche
- Anlagekontrolle mittels Staudruck (Volumenstrom)
- Keine externen Störkonturen im Arbeitsraum
- Konstante Spannqualität bei rauer Maschinenraumumgebung
- Erweiterte Funktionalität direkt im Spannmittel integriert
Backenschnittstelle
- Wahlweise verschraubt oder Backenschnellwechselsystem
- Verriegelungsmöglichkeit der Schnellwechselbacke
- Maximale Flexibilität
- Individuelle Anpassung an komplexe Werkstückgeometrien
- Hohe Prozesssicherheit auch bei dynamischen Belastungen
Aussen- und Innenspannung
- Außenspannung und Innenspannung standardmäßig realisierbar
- Schnellwechselsystem in beiden Ausführungen
- Hohe Spannkräfte in beiden Anwendungen
- Maximale Einsatzvielfalt mit nur einem Spannsystem
- Schneller Wechsel zwischen Spannarten
- Prozessstabilität unabhängig von der Spannrichtung
IO-Link Schnittstelle
Standardisierte Kommunikation für maximale Prozesssicherheit
Der hydraulische Schraubstock ist mit einer modernen IO-Link Schnittstelle ausgestattet, die eine zuverlässige und standardisierte Datenkommunikation mit übergeordneten Steuerungssystemen ermöglicht. Über IO-Link können Betriebszustände wie die aktuelle Spannkraft und Position in Echtzeit erfasst und übertragen werden. Dadurch wird eine einfache Integration in automatisierte Fertigungsumgebungen sowie eine kontinuierliche Prozessüberwachung gewährleistet. Darüber hinaus werden kontinuierlich Betriebsdaten des Schraubstocks überwacht und damit eine Zustandsdiagnose ermöglicht, sodass frühzeitig auf mögliche Fehlerbilder hingewiesen werden kann.
Federkontakte auf der Unterseite
Über einen gefederten Kontakt auf der Unterseite kann das IO-Link Signal auf die Palette oder den Maschinentisch übertragen werden.
Seitlichen Kabelabgang
Alternativ ist auch ein seitlicher Kabelabgang verfügbar zur kundenspezifischen Konfektionierung des offenen Endes.
Ohne Interface
Auch ohne integrierte Sensorik kann der Spanner ohne Einschränkungen betrieben werden.
Positionsstiftsatz
939200103

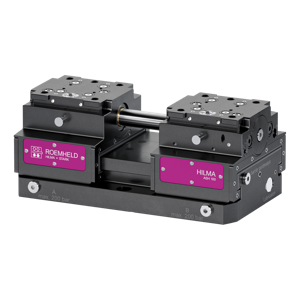

Maschinenschraubstock HILMA.ASH 100.280 mit IO-Link Schnittstelle, Federkontakte
958850101 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, integrierte Sensorik für Prozesssteuerung sowie Wartung, optionale Reinigun…
Maschinenschraubstock HILMA.ASH 100.280 mit IO-Link Schnittstelle, Kabelauslass
958850201 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, integrierte Sensorik für Prozesssteuerung sowie Wartung, optionale Reinigun…
Maschinenschraubstock HILMA.ASH 100.280
958850301 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, optionale Reinigung der Werkstück-Auflagefläche, optionale Sperrluft an den…
Wendebacke verschraubt für 100 mm Wechseleinsatz - HILMA.ASH 100
958856803 für Einsatz

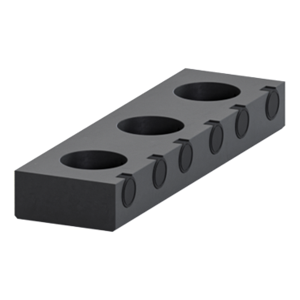

Wechseleinsatz 100 mm mit GripPins
958856804

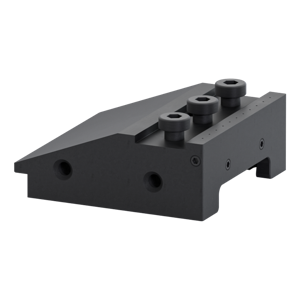

Schnellwechselbacke für 100 mm Wechseleinsatz - HILMA.ASH 100
958856903 für Einsatz

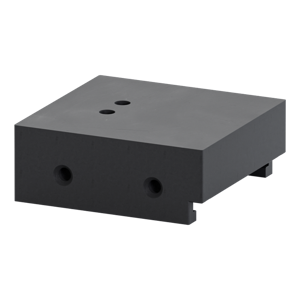

Schnellwechselbacke unbearbeitet - HILMA.ASH 100
958856904
Maschinenschraubstock HILMA.ASH 125.385 mit IO-Link Schnittstelle, Federkontakte
958860101 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, integrierte Sensorik für Prozesssteuerung sowie Wartung, optionale Reinigun…

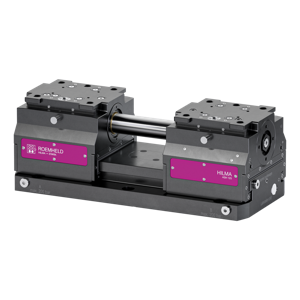

Maschinenschraubstock HILMA.ASH 125.385 mit IO-Link Schnittstelle, Kabelauslass
958860201 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, integrierte Sensorik für Prozesssteuerung sowie Wartung, optionale Reinigun…
Maschinenschraubstock HILMA.ASH 125.385
958860301 für Innen- und Außenspannung ausgelegt, hydraulisches Sicherheitsventil vorbereitet, optionale Reinigung der Werkstück-Auflagefläche, optionale Sperrluft an den…

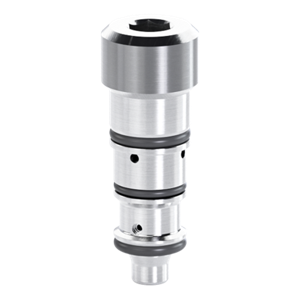

Rückschlagventil
958860501

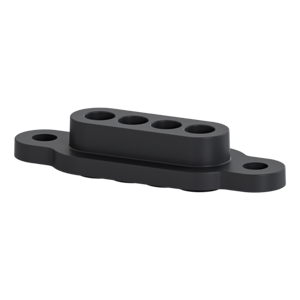

Kontaktleiste für Federkontakt
958860502
Wendebacke verschraubt für 125 mm Wechseleinsatz - HILMA.ASH 125
958866806 für Einsatz

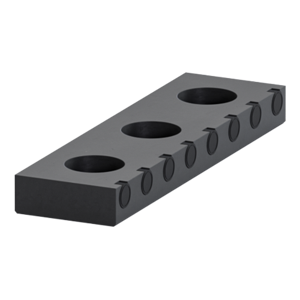

Wechseleinsatz 125 mm mit GripPins
958866807

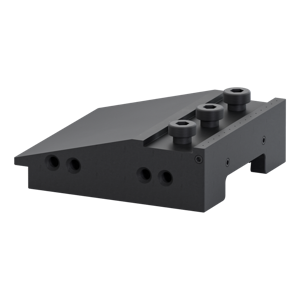

Schnellwechselbacke für 125 mm Wechseleinsatz - HILMA.ASH 125
958866903 für Einsatz

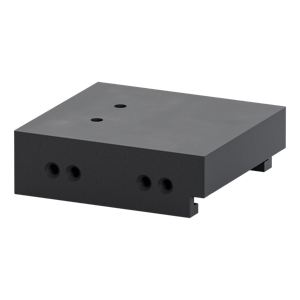

Schnellwechselbacke unbearbeitet - HILMA.ASH 125
958866904
Automationslösung
HILMA.ASH in Kombination mit STARK-Nullpunktspannsystem
- Automations-Spannsystem HILMA.ASH 125 auf Nullpunkt-Spannsystem
- Schnellverschlussplatte mit 4 Elementen STARK.classic.NG.2 Twister und Mediendurchführung zum Spannen/Lösen des Schraubstocks
- Kupplungseinheit mit Nullpunktspannsystem (Vorrichtungspalette - Handlingssystem); 2 Elemente STARK.airtec mit integrierter Abfrage
- Anschlüsse für Handlingssystem, 1x Pneumatikanschluss, 1x Signalleitung mit M12 Steckverbindung
- Prozesssicherheit
- Lösekontrolle
- Spannkontrolle
- Auflagekontrolle
- Abblasung
