ANWENDERBERICHT

Innovative Spannphysik: 5-Achs-Schraubstock mit Niederzug

Zwei Spindeln überzeugen mehr als eine. Weidemann Hydraulik nutzt den Zentrischspanner Hilma.UC von Stark Spannsysteme mit innovativer Spannphysik und aktivem Niederzug ...

zum Anwenderbericht der NC Fertigung

zum Video Flexibel. Präzise. Überzeugend

HILMA.UC Maschinen-Schraubstock

Modular, flexibel, präzise, Backenbreite 125 mm

Das Universal-Spannsystem HILMA.UC  ist für eine Vielzahl von Spannaufgaben geeignet und wird zur Bearbeitung formstabiler Werkstücke in Einzel- oder Mehrfachspannvorrichtungen eingesetzt. Auch bei sich ändernden Anforderungen an die Fertigung ist keine weitere Investition in neue Spannmittel erforderlich.

Besondere Merkmale des HILMA.UC Maschinenschraubstöcke:

  • universell
    Baukastensystem ermöglicht vielseitige Spannmöglichkeiten


  • stabil
    keine Durchbiegung und komplette Verriegelung dank neuer Spannphysik


  • kompakt
    reduzierte Bauform sorgt für optimale Zugänglichkeit


  • präzise
    positionsgetreu durch Niederzugmechanismus



Detaillierte Informationen zum HILMA.UC finden Sie im Katalogdownload:

Katalog HILMA.UC

HILMA.UC
5-Achs Spannsystem
HILMA.UC 125 - 5-Achs-Spannsystem
HILMA.UC Icon Betätigung
Betätigung mechanisch
HILMA.UC Icon Backenbreite
Backenbreite 125 mm
HILMA.UC Icon Spannprinzip
Spannprinzip zentrisch
HILMA.UC Icon Zugkraft
Zugkraft 52 kN
HILMA.UC Icon Niederzugmechanismus
Niederzug- mechanismus

Merkmale

Maximale Flexibilität - 5-Achs-Spannsystem

Der HILMA.UC Maschinenschraubstock

HILMA.UC Spannsystem
HILMA.UC Spannsystem

Vorteile und Optionen

Flexibler Zentrischspanner

HILMA.UC Hohe Stabilität

Hohe Stabilität

  • Trennung von Verstell- und Zugspindel  - keine Biegekrafteinwirkung in das Unterteil
    Im gespannten Zustand - kein Luftspalt -  weniger Werkzeugverschleiß

  •  Reduktion der notwendigen Spannkraft und gleichzeitig hohe  Spannqualität - weniger Werkstückverformung für maximale Maßhaltigkeit - optimal bei filigranen Werkstücken

  • Niederzug-Spannbacken - sicherer Halt durch aktiven Niederzug des Werkstücks

HILMA.UC Optimale Zugänglichkeit

Optimale Zugänglichkeit

  • kompakte Bauform - gute Zugänglichkeit - optimale Werkzeuglänge durch geringste Störkontur einsetzbar

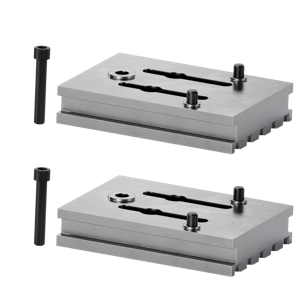

  • Erhöhung als Zubehör - verbessert Zugänglichkeit für besondere Spannaufgaben

HILMA.UC Zentrisches Spannsystem

Zentrisches Spannsystem

  • Zentrumspanner, optimal für 5-Achs Anwendungen

  • präzise und wiederholgenau

  • geteilte Montagemöglichkeit

HILMA.UC Flexible Spannweite & Backenprogramm

Flexible Spannweite & Backenprogramm

  • Standard Spannweite von 0 - 200 mm, Verlängerungssets für erweiterte Spannweite bis zu 600 mm

  • schlüssiges Backenprogramm für Werkstücke in allen Formen und Oberflächen von rund bis eckig, klein bis groß und glatt oder uneben

  • mit wenigen Handgriffen auf unterschiedlich große Werkstückgeometrien anpassbar



Mehr zu Einspannweiten

HILMA.UC Individuelle Befestigung

Individuelle Befestigung

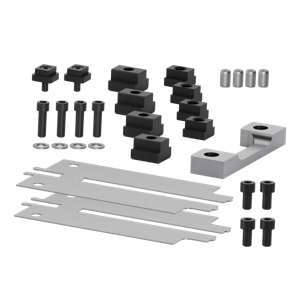

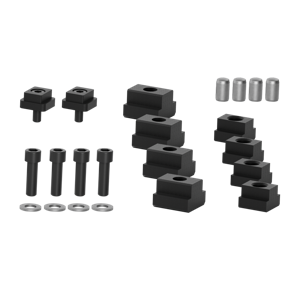

  • Befestigung mit Nutenstein auf T-Nutentisch

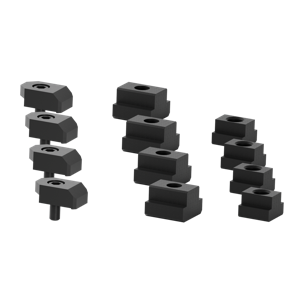

  • Befestigung über Spannpratzen

  • Befestigung von oben durch das Unterteil mittels Schrauben

  • Schnellwechsel mittels STARK Einzugsnippel direkt oder über Adapterplatte in das STARK Nullpunkt-Spannsystem

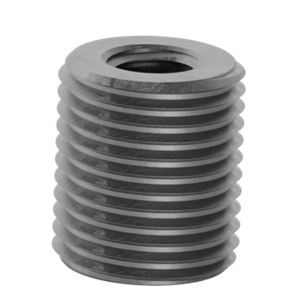

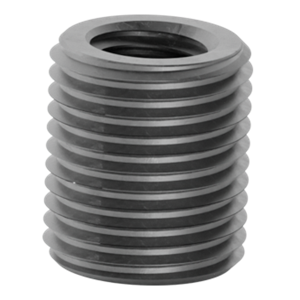

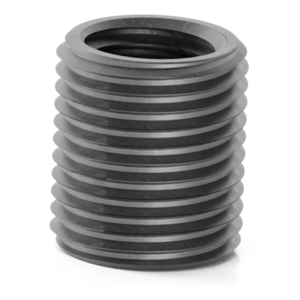

  • Gewindeadapter für alternative Nullpunkt-Spannsystem-Hersteller

  • Standard-Schnellverschlussplatten verfügbar



Mehr zu Befestigunsvarianten

Flexible Einspannweiten

Verlängerungssets für maximale Spannweiten

Das zentrische Spannsystem ist in der Mitte teilbar und verlängerbar. Durch unterschiedliche Zugspindel/Spannmutter-Kombinationen lässt sich der Spannbereich bis auf 600 mm erweitern. Zwischen Zugspindel, Verstellelement und Spannbacke entsteht ein geschlossener Kraftfluss und erlaubt so den modularen Aufbau. Die Grundplatte bleibt ohne Biegekrafteinleitung. Das verlängerte Spannsystem kann direkt auf dem Maschinentisch, den Erhöhungen oder auf Adapterplatten montiert werden.

zum Video - Spannbereich einstellen

Standard Set 0 - 200 mm

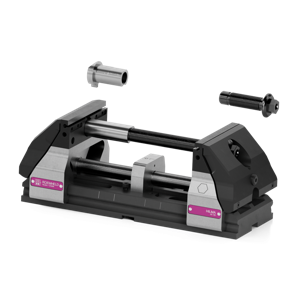

Lieferumfang

HILMA.UC Lieferumfang Standard Spannweite
HILMA.UC Lieferumfang Standard Spannweite

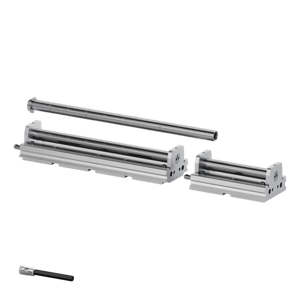

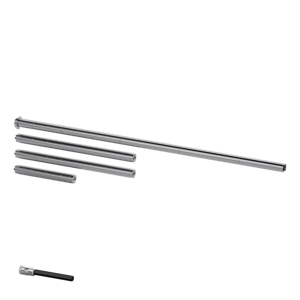

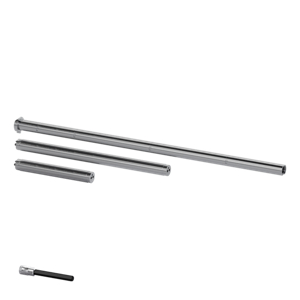

Verlängerungssets 200 - 1000 mm

Maximale Flexibilität für jede Spannaufgabe

HILMA.UC Verlängerungsset 600
Beispiel: HILMA.UC Verlängerungsset bis 600 mm (Spannmutter 600, Verstellspindelverlängerung 200 und 400)

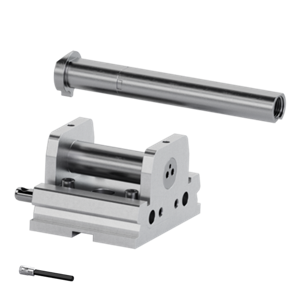

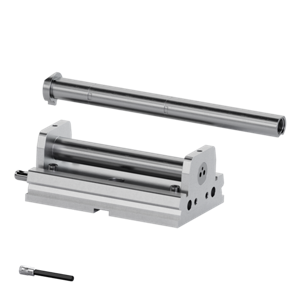

Verlängerungssets mit Unterteilverlängerung 200 - 1000 mm

Stabilität und einfache Handhabung für höhere Spannweiten

HILMA.UC Verlängerungsset mit Unterteilverlängerung 600
Beispiel: HILMA.UC Verlängerungsset mit Unterteilverlängerung bis 600 mm (Unterteil- und Verstellspindelverlängerung 200 und 400, Spannmutter 600)
HILMA.UC Spannweite 50 mm
kurze Zugspindel, kurze Spannmutter (Standardlieferumfang)
Anwendungsbeispiel: Verlängerungsset mit Unterteilverlängerung 600
Anwendungsbeispiel: HILMA.UC Verlängerungsset bis 600 mm (Spannmutter 600, Verstellspindelverlängerung 200 und 400)
Anwendungsbeispiel: Verlängerungsset mit Unterteilverlängerung 600
Anwendungsbeispiel: HILMA.UC Verlängerungsset mit Unterteilverlängerung bis 600 mm (Unterteil- und Verstellspindelverlängerung 200 und 400, Spannmutter 600)
HILMA.UC Spannweite 200 mm
lange Zugspindel, lange Spannmutter (Standardlieferumfang)
Anwendungsbeispiel: Verlängerungsset mit Unterteilverlängerung 1000
Anwendungsbeispiel: HILMA.UC Verlängerungsset bis 1000 mm (Verstellspindelverlängerung 200 und 400, Spannmutter 600)
Beispiel Verlängerungsset mit Unterteilverlängerung 1000
Anwendungsbeispiel: HILMA.UC Verlängerungsset mit Unterteilverlängerung bis 1000 mm (Unterteil- und Verstellspindelverlängerung 200 und 2x 400, Spannmutter 1000)

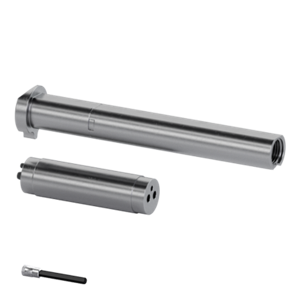

Modulare Spannmutter

Die modulare Spannmutter lässt sich mittels Steckschlüssel flexibel für unterschiedliche Spannbereiche umrüsten – beispielsweise von 600 mm auf 500 mm durch entfernen der 100 mm Verlängerung. Aus den im Set enthaltenen Komponenten, können alle Spannbereiche von 200 mm bis zum angegebenen Maximalwert individuell konfiguriert werden.

HILMA.UC Modulare Spannmutter

Auflage Spannmutter

Zur Optimierung des Handlings der langen Spannmutter können auf alle Verbindungsstellen der Unterteile Auflagen montiert werden.

HILMA.UC Schwerlastauflage

Befestigungsvarianten

Möglichkeiten der Befestigung auf dem Maschinentisch

Eine stabile Befestigung auf dem Maschinentisch ist von großer Bedeutung, um eine präzise Bearbeitung zu gewährleisten. Je nach Art der Bearbeitung und den individuellen Anforderungen kann eine der folgenden Befestigungsmöglichkeiten gewählt werden.

  • Direktmontage mit Nutenstein längs auf  5-Achs T-Nutentisch
    Direktmontage mit Nutenstein quer auf  3-Achs T-Nutentisch

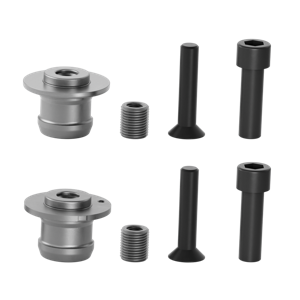

  • Direktmontage mit Einzugsnippeln  ins STARK Nullpunkt-Spannsystem
  • Direktmontage mit Schrauben von oben  auf Lochraster
    Direktmontage mit Schrauben von oben  auf Lochraster mit Erhöhung
  • Direktmontage in ein 96 x 96 mm Schnellwechsel-System
  • Kombination Unterteilverlängerung mit Nullpunkt-Spannsystem
  • Kombination Unterteilverlängerung mit Nullpunkt-Spannsystem

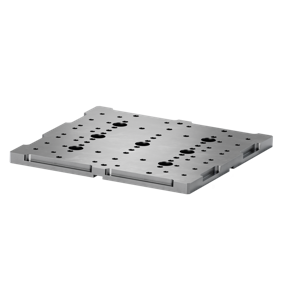

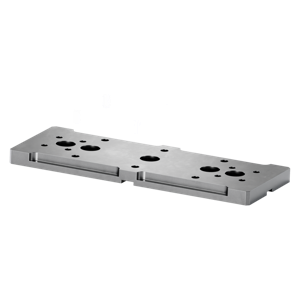

  • Befestigung über Adapterplatte mit Spannpratzen

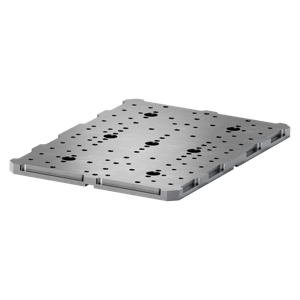

  • Befestigung über Adapterplatte auf Lochraster
Funktionsweise

Funktionsweise HILMA.UC

Spannprinzip - geschlossener Kraftfluss

HILMA.UC Spannbereich voreinstellen

1. Spannbereich voreinstellen

Der Spannbereich wird voreingestellt bis beide Spannbacken Kontakt zum Werkstück haben ohne dass dabei Spannkraft aufgebaut wird.

Durch Rechtsdrehen der Verstellspindel bewegen sich beide Verstellelemente zur Mitte.

HILMA.UC Zugspindel montieren

2. Zugspindel montieren

Die Zugspindel wird handfest montiert bevor mittels Drehmomentschlüssel die Spannkraft durch weiterdrehen im Uhrzeigersinn eingeleitet wird.

Über die äußeren Kanten der Spannpratzen wird die Kraft auf die Spannbacken oberhalb der Werkstückauflage in das Werkstück eingeleitet.

Die Spannkraft verläuft proportional zum Drehmoment.


HILMA.UC Spannvorgang

3. Spannvorgang

Die eingeleitete Zugkraft wird größenteils direkt in das Werkstück eingeleitet. Die Verstellspindeln dienen als Gegenlager.

Dabei werden die Verstellelemente mit der Grundplatte verklemmt und das System vollständig mechanisch verriegelt.

Durch den geschlossenen Kraftfluss von Zugspindel auf Verstellspindel bleibt das Unterteil nahezu ohne Biege-Krafteineinleitung und das Auskippen der Verstellelemente vermieden.

Anwendungsbeispiele und Backenprogramm

Anwendungsbeispiele

Die eingesetzten Backen haben einen großen Einfluss auf das Bearbeitungsergebnis.  Durch das Backenprogramm ist eine zuverlässige Roh- und Fertigteilspannung in allen  Formen von rund bis eckig und von klein bis groß möglich.

Für Spannbacken glatt und Spannbacken mit GripPin sind Auflageleisten als Werkstückauflage erforderlich.

HILMA.UC Anwendung Niederzugspannbacke

1. Niederzug-Spannbacken

Für das Spannen von vorbearbeiteten bzw. glatten Flächen (zweite Seite) geeignet. Durch das Biegeelement der Backe wird das Werkstück mit Niederzug gespannt und wiederholgenau auf die Auflagefläche gedrückt.

HILMA.UC Anwendung Spannbacke 125 mm & 60 mm, glatt

2. Spannbacke 125 & 60 mm, glatt

Für das Spannen von vorbearbeiteten bzw. glatten Flächen (zweite Seite). Die breite Spannbacke hat eine Einspannbreite von 125 mm. Die schmale Ausführung der Spannbacke hat eine Einspannbreite von 60 mm und dient zur Optimierung der Zugänglichkeit bei schmalen Werkstücken. Die maximale Einspanntiefe beträgt 28 mm. Für die Spannbacke sind Auflageleisten erforderlich.

HILMA.UC Anwendung Spannbacke mit GripPins 125 mm & 60 mm

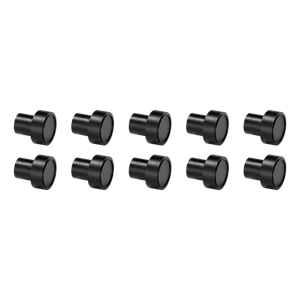

3. Spannbacke mit GripPins 125 & 60 mm

Für das sichere Spannen von unebenen Flächen wie bei Sägezuschnitten, Rohteilen und Gussteilen. Die breite Spannbacke hat eine Einspannbreite von 125 mm. Die schmale Ausführung der Spannbacke mit GripPins hat eine Einspannbreite von 60 mm und dient zur Optimierung der Zugänglichkeit bei schmalen Werkstücken. Achtung: Abdrücke der Pins auf dem Werkstück. Die maximale Einspanntiefe beträgt 28 mm. Für die Spannbacke sind Auflageleisten erforderlich

HILMA.UC Anwendung Werkstückanschlag

4. Werkstücksanschlag

Wegschwenkbarer Werkstückanschlag zum wiederholgenauen Positionieren des Bauteils.

HILMA.UC Anwendung Dreipunktspannung mit Rundspannbolzen

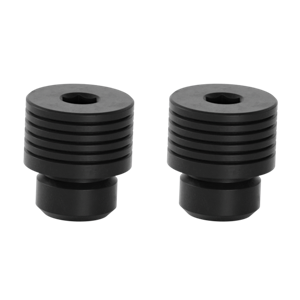

5. Spannbacke mit Rundspannbolzen

Dreipunktspannung
Für das vertikale Spannen von zylindrischen Werkstücken mit einem Durchmesser von 30 bis 200 mm. Der Durchmesser ist durch das Umpositionieren der Einsätze flexibel anpassbar. Achtung: Spannabdrücke auf dem Werkstück möglich.

HILMA.UC Anwendung Pendelbacke

6. Pendelbacke

Pendelbacken werden zum Ausgleich von Winkelfehlern am Werkstück eingesetzt (max. Schwenkbereich 3°). Sie ermöglichen auf einfache Weise das sichere Spannen von z.B. Sägezuschnitten. Einsatz nur auf einer Seite.


HILMA.UC Anwendung Spannbacken mit Rundspannbolzen

7. Spannbacke mit Rundspannbolzen

Für das vertikale Spannen von zylindrischen Werkstücken mit einem Durchmesser von 30 bis 200 mm. Der Durchmesser ist durch das Umpositionieren der Einsätze flexibel anpassbar. Drei- und Vierpunktspannungen können realisiert werden. Achtung: Spannabdrücke auf dem Werkstück möglich.

HILMA.UC Anwendung Prismenbacken

8. Prismenbacke

Für das Spannen von zylindrischen Werkstücken mit einem Durchmesser von 8 - 40 mm. Werkstücke können horizontal oder vertikal gespannt werden. Bei vertikaler Spannung ist es möglich, zwei Werkstücke in den äußeren Prismen gleichzeitig zu platzieren. Für die Spannbacke sind Auflageleisten optional.

HILMA.UC Anwendung Spannbacke weich

9. Spannbacke weich

Weiche Backe zum kundenseitigen Einbringen werkstückspezifischer Spannkonturen.

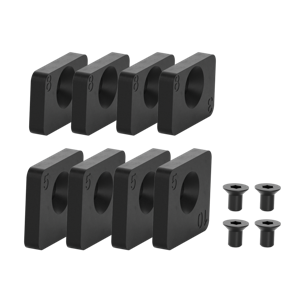

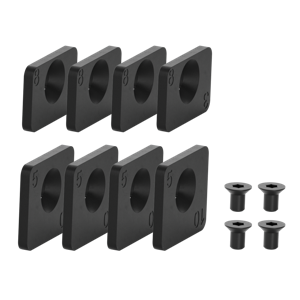

Auflageleisten

Die Auflageleiste schafft eine Werkstückauflage und bestimmt gleichzeitig die Einspanntiefe für das Werkstück. Entsprechend der gewünschten Spanntiefe kann die Auflageleiste ausgerichtet und in die passende Nut der Spannbacke eingesetzt werden.

HILMA.UC Auflageleisten
HILMA.UC Auflageleisten

Mittelbackensystem

Das Mittelbackensystem bietet die Möglichkeit, zwei Bauteile gleichzeitig zu spannen. Es zeichnet sich durch seine Flexibilität aus und kann sowohl als feste Mittelbacke für zwei gleichgroße Bauteile als auch als schwimmende Mittelbacke für unterschiedlich große Bauteile eingesetzt werden.

Ebenso kann das Basiselement zur Aufnahme der Schwerlastauflage verwendet werden, um hohe Werkstückgewichte prozessicher in die Basis abzuleiten.
Das System verfügt über eine Basis, die sowohl beim Standard-Spanner als auch bei allen Unterteilverlängerungen montiert werden kann.

  •     Höhere Flexibilität in der Serienfertigung
  •     Prozesssicheres Handling von schweren Werkstücken
  •     Erhöhter Durchsatz bei weniger Rüstzeit
HILMA.UC Mittelbackensystem - zwei Werkstücke
Spannen von zwei Werkstücken mit gleicher oder unterschiedlicher Dimension
HILMA.UC Mittelbackensystem - Schwerlastaufnahme
Einsatz als Schwerlastaufnahme zur Abstützung des Werkstückgewichts
Artikel der HILMA.UC Baureihe

Detaillierte Informationen

Artikel der HILMA.UC Baureihe auf der ROEMHELD Gruppenseite

Produktvideos

Bedienung

Montage

Spannweite einstellen

Backenprogramm

Anwendungsvideos

5 μm präziser spannen

Wie FS Technologies mit dem Hilma.UC die Schleifzeit halbiert

Höchste Präzision, messbarer Erfolg: FS Technologies zeigt im Video, wie der Zentrischspanner Hilma.UC durch seine innovative Spannphysik die Schleifzeiten halbiert und Prototypen auf Mikrometer genau fertigen lässt. Was macht den Unterschied? Im Gegensatz zu herkömmlichen Niederzug-Schraubstöcken spannt der Hilma.UC mit einem echten, aktiven Niederzug – das Ergebnis: weniger Aufmaß, weniger Nacharbeit, mehr Präzision. Das sagt der Anwender: „Wir haben verglichen – der Hilma.UC spannt unsere Bauteile um mindestens 5 µm genauer als alle getesteten Wettbewerbsprodukte.“ – Alexander Kostrubov, Geschäftsführer FS Technologies Highlights im Video: • Spannen mit aktivem Niederzug • Modularer Aufbau & hohe Flexibilität • Einsatz im mehrstufigen Fertigungsprozess • Anwendung auf DMU 50 und AXA 5-Achs-Bearbeitungszentren • Anwenderstimme aus der Praxis

Flexibel. Präzise. Überzeugend

Wie Weidemann mit dem Hilma.UC neue Maßstäbe setzt

Was passiert, wenn ein filigraner Zentrischspanner auf massive Werkstücke trifft? Weidemann Hydraulik zeigt im Video, wie der Hilma.UC von STARK mit innovativer Spannphysik und echtem Niederzug selbst große Bauteile sicher und präzise auf einer AXA 5-Achs-Maschine fixiert – darunter Ventil- und Steuerblöcke bis 580 mm Kantenlänge. Zwei Spindeln. Ein smarter Kraftfluss. Die Verstell- und Zugspindel arbeiten getrennt – so entsteht ein aktiver Niederzug, der das Werkstück zuverlässig auf die Auflage zieht und das Aufbiegen des Spanners verhindert. Das sagt der Anwender: „Noch nie hat ein Kunde den Hilma.UC nach einer Testphase zurückgegeben.“ – Robert Rac, Technischer Berater, STARK Spannsysteme „Uns reichen zwei Schraubstöcke für alles.“ – Michael Grau, Fertigungsleiter, Weidemann GmbH Im Video: • Spanntechnik im Live-Einsatz • Flexibles Rüsten auf AXA VHC 3-XTS • Praktisches Zubehör und Spannbacken • Überzeugende Ergebnisse im Serienalltag
