STARK.basic
Einfachwirkend, pneumatisch
Die Schnellspannverschlüsse der Produktfamilie STARK.basic sind Nullpunktspannsysteme mit vielseitigen Einsatzmöglichkeiten. STARK.basic werden zum Einbau in Maschinenpaletten, Platten, Winkeln, Würfeln, Türmen und Schwenkbrücken verwendet. Einsetzbar für alle gängigen Bearbeitungen wie Fräsen, Drehen, Schleifen, Erodieren sowie auf Prüfständen für Montagevorrichtungen. Die Schnellspannverschlüsse aus hochwertigem Werkzeugstahl werden mechanisch gespannt und pneumatisch gelöst.
Besondere Merkmale der STARK.basic Produktfamilie:
- schlicht: Modulbauweise
- ökonomisch: einfachster Auf- und Einbau
- vielseitig: 14 Varianten
- preisbewusst: kostengünstige Einstiegsmodelle
Nutzen & Vorteile
Bauweise
- kompakte Bauweise bei hohen Spannkräften und geringer Einbautiefe
- Modulbauweise
- einfache Einbaukontur
- leicht zu reinigen
- wartungsfreundlich – einfach austauschbar
- aus hochwertigem, rostfreiem Werkzeugstahl
- Kolbendichtung innenliegend
Platzsparend, auch palettenseitig
- der Einzugsnippel STARK.basic kann einfach montiert werden
- extrem platzsparende Einbauform (beim STARK.basic.S steht der Einzugsnippel nur 15,5 mm vor)
- einfaches Handling von Paletten durch kurze Aushubwege
Schräges aus-/abheben
- Werkstücke, Vorrichtungen und Paletten wechseln ohne Verkanten – besonders wichtig bei asymetrischer Gewichtsverteilung auf der Palette
Positionsgenau bis zur maximalen Belastung
- die Federkraft fixiert die Einzugsnippel permanent formschlüssig und präzise
- Schwingungen werden gedämpft und die Qualität der zu bearbeitenden Oberflächen erhöht, sowie die Standzeiten der Werkzeuge verlängert
Intelligente Ausblastechnik
- durch die ausfahrende Düse besonders effektive Reinigung
- eignet sich zur Teilautomatisierung und verringert den Reinigungsaufwand
Positionieren und Spannen in einer Funktion
Lösen
- Der Kolben (2) wird mit Löse-Druck (1) beaufschlagt und bewegt sich nach oben.
- Die Federn (3) werden zusammengedrückt.
- Die Kugeln (4) bewegen sich in die Parkposition.
- Der Einzugsnippel (5) wird freigegeben
Mechanisch spannen
- Der Druck wird entlastet und sinkt auf 0 bar.
- Die Federvorspannkraft wird über den Kolben (2) eingeleitet, der Kolben bewegt sich nach unten.
- Die Kugeln (4) werden durch den Kolben (2) nach innengedrückt und umschliessen den Einzugsnippel.
- Der Einzugsnippel wird durch die Federvorspannkraft sicher gespannt.

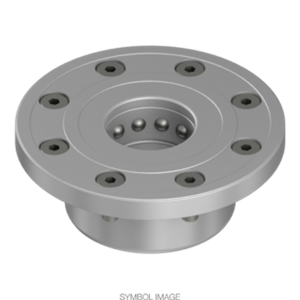

Spannelement STARK.basic.S D078, Einbaumodul
S8000-002
Spannelement STARK.basic.S D078, Einbaumodul, Tornado
S8000-004
Einzugsnippel STARK.basic.S mit Nullpunkt
S8000-100 NIRO Ausführung

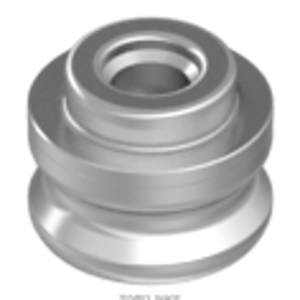

Einzugsnippel STARK.basic.S mit Ausgleich
S8000-101 NIRO Ausführung

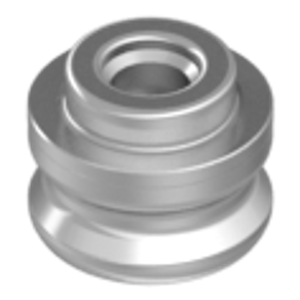

Einzugsnippel STARK.basic.S ohne Zentrierung
S8000-102 NIRO Ausführung

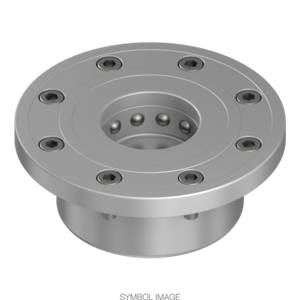

Spannelement STARK.basic.M D112, Einbaumodul
S8000-202 NIRO Ausführung
Spannelement STARK.basic.M D112, Einbaumodul, Tornado
S8000-204

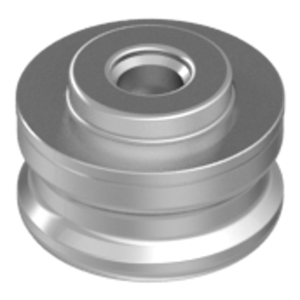

Einzugsnippel STARK.basic.M mit Nullpunkt
S8000-300

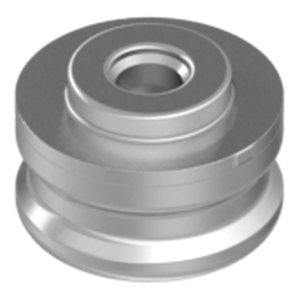

Einzugsnippel STARK.basic.M mit Ausgleich
S8000-301
Einzugsnippel STARK.basic.M ohne Zentrierung
S8000-302

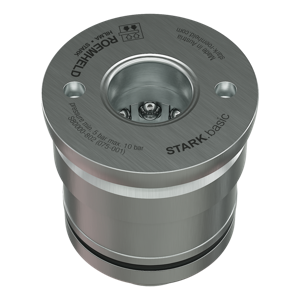

Spannelement STARK.basic.Y D026, Einbaumodul
S8000-802 NIRO Ausführung

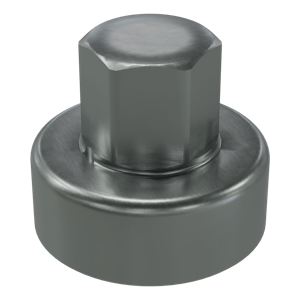

Montageschlüssel STARK.basic.Y
S8000-899

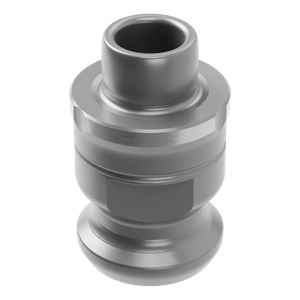

Einzugsnippel STARK.basic.Y mit Nullpunkt
S8000-900

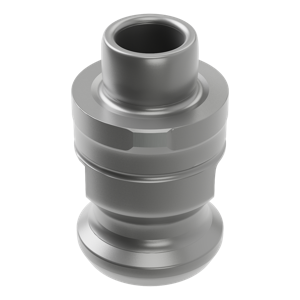

Einzugsnippel STARK.basic.Y mit Ausgleich
S8000-901

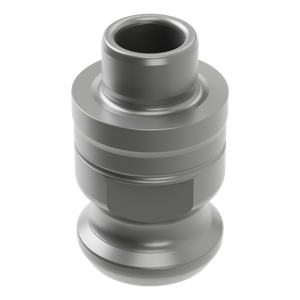

Einzugsnippel STARK.basic.Y ohne Zentrierung
S8000-902

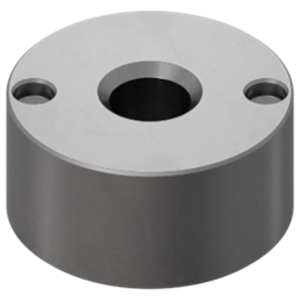

Nippelbefestigung E.1
S804-266

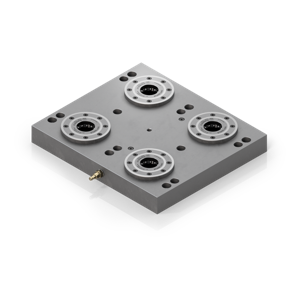

Standard Schnellverschlussplatte mit 4 STARK.basic.M
S805-307

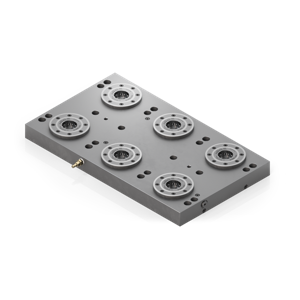

Standard Schnellverschlussplatte mit 6 STARK.basic.M
S805-308

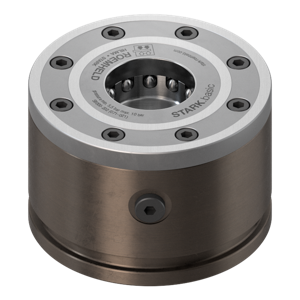

STARK.basic.M SVP-Adapter 1-fach Ø112×75mm
S805-309

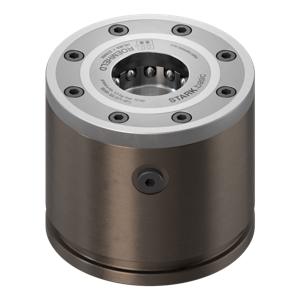

STARK.basic.M SVP-Adapter 1-fach Ø112×100mm
S805-310

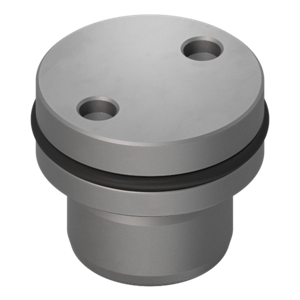

Nippelbefestigung D
S809-127
